Консольні комплекти
  • Ціна: від 1500 грн
  • Виробник: Україна
  • Термін поставки: В наявності
  • Гарантія: 2 роки

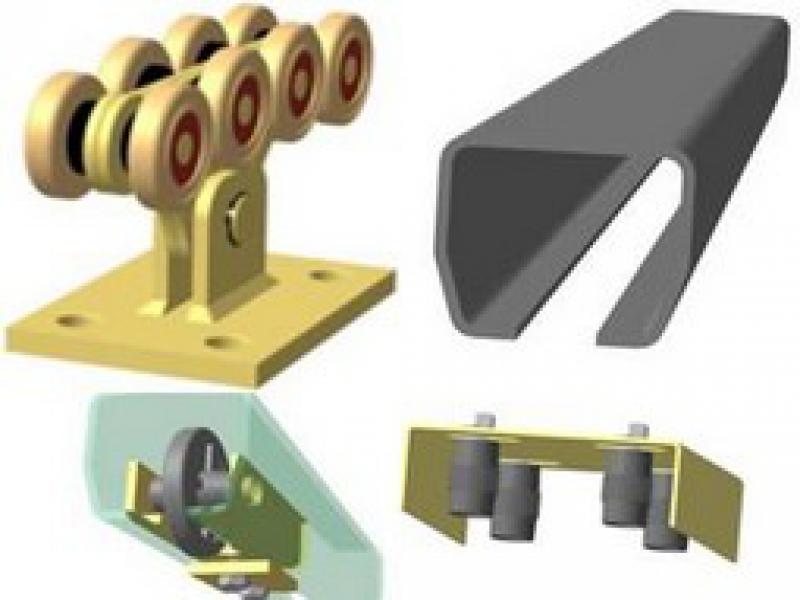

Комплекти фурнітури для зборки відсувних воріт консольного типу.

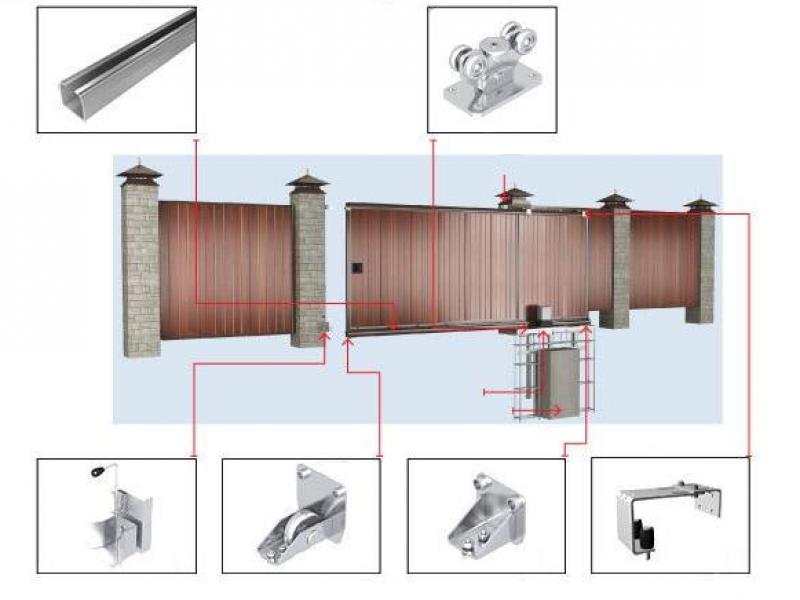

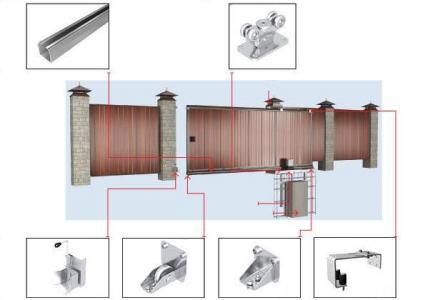

Елементи, що входять до складу консольного комплекту:
1. Несучий гнутий омега-профіль для малого консольного комплекту
2. Опора регулювальна
3. Несуча роликова каретка (зі сталевими роликами або полімерними роликами)
4. Кінцевий ролик
5. Обмежувач бокового коливання
6. Вловлювач
7. Заглушка
8. Зубчаста полімерна рейка (в комплекті до двигуна)
9. Електропривід (замовляється окремо)

Несучий гнутий профіль. Направляюча є основним елементом в конструкції воріт відсувних консольних. Вона забезпечує передачу зусиль від стулки воріт до фундаменту через каретки. Направляюча для відсувних воріт  консольних виробляється з високоякісної, міцної, високовуглецевої сталі (максимально можливої при профілюванні), вона легко піддається зварці. Геометрія гнутого профілю забезпечує максимальну жорсткість і пружність ходу.

Опора регулювальна призначена для зручності монтажу та регулювання воріт в процесі експлуатації. Регулювальна опора виконана у вигляді підставки з чотирьма різьбованими шпильками, поставляється в комплекті з гайками. У підставці передбачені пази для кріплення опори до закладних в бетоні. Розташування різьбованих шпильок відповідає координатам отворів у підставці несучої каретки. Застосування опори дозволяє регулювати положення полотна воріт у двох площинах, як при монтажі, так і в подальшому процесі експлуатації.

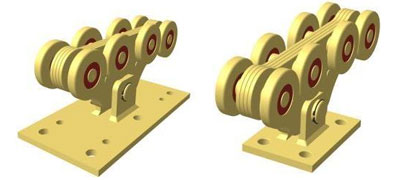

Несуча роликова каретка (зі сталевими або полімерними роликами)

Кінцевий ролик для воріт відсувних консольних виготовлений з високоміцного полімеру, не боїться бруду, не вимагає змащування. Ролик сконструйований з ребрами жорсткості і бічними упорами по всій довжині осі, що зменшує тиск на вісь і полімерний ролик, збільшуючи тим самим міцність і довговічність при експлуатації, виключаючи заклинювання.

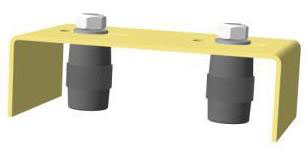

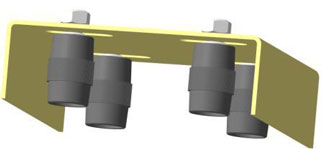

Обмежувач бокового коливання (верхні ролики). Ролик, використовуваний в верхній напрямній, виготовлений з двох компонентів: полімеру (не вимагає змащення) і гуми, що дозволяє при русі не залишати слідів на стулці воріт. Виріб характеризується високою водостійкістю, має хороші консерваційні властивості. Ролик призначений для вузлів тертя механізмів, експлуатованих під відкритим небом (діапазон температур від -50 до + 80 С). Кроншейн обмежувача виготовлений із цільного листа металу, що додає жорсткість всієї конструкції, надійно утримує полотно воріт і виключає вібрації.


Вловлювачі для воріт відсувних консольних розроблені спеціально для зимових умов експлуатації. Уловлювач має проріз, що не дозволяє накопичуватися снігу і бруду. Випускається двох типів розмірів. Верхній вловлювач необхідний для високих воріт, що мають велику площу.

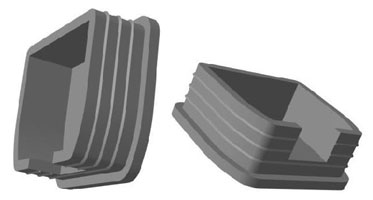

Заглушка для воріт відсувних консольних встановлюється в направляючу, вона не дозволяє снігу і бруду забиватися в консоль. Заглушка виготовлена із твердої гуми (не схильна до корозії). Спеціальна конфігурація заглушки дозволяє зменшувати силу удару при закритті.

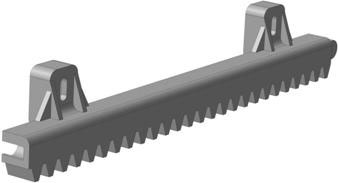

Стальна зубчаста рейка кріпиться до полотна воріт і призначена для передачі руху від приводу. Виріб сконструйований таким чином, що підходить для всіх типів приводів.
